落地式四轴自动点胶机AS-3314-L(非标定制)

联系方式138-2884-2682

立即购买

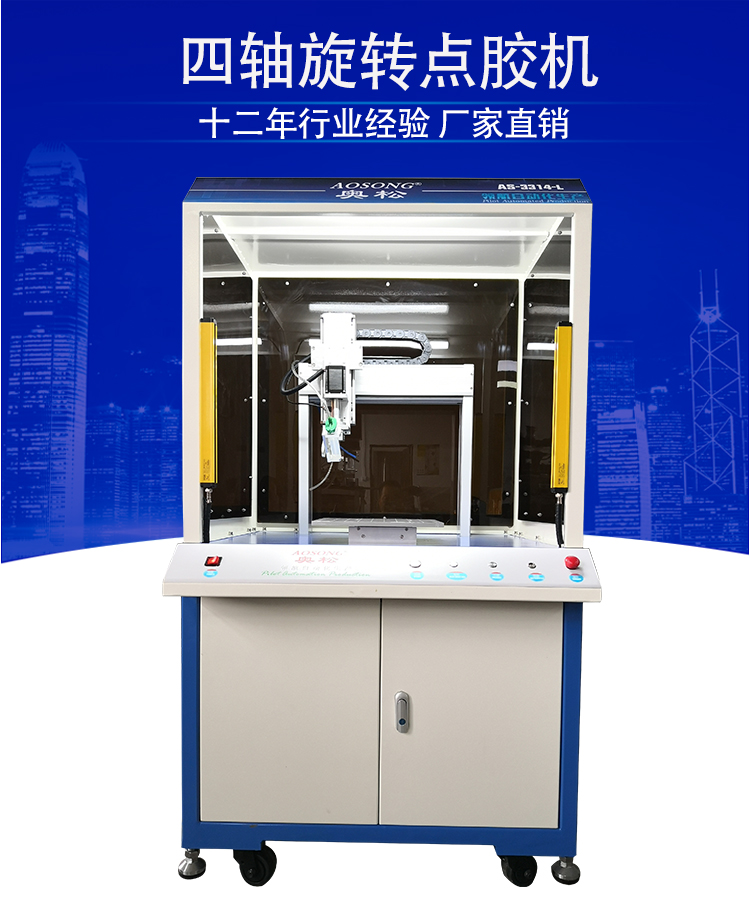

落地式四轴自动点胶机图片：

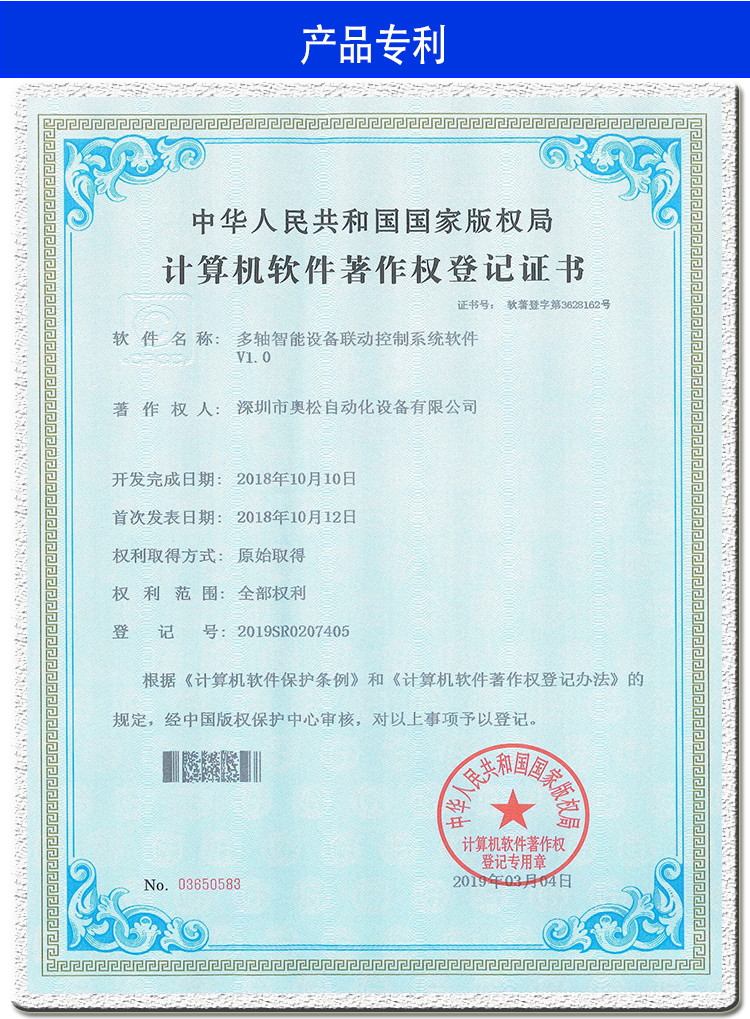

落地式四轴自动点胶机专利：

落地式四轴自动点胶机特点：

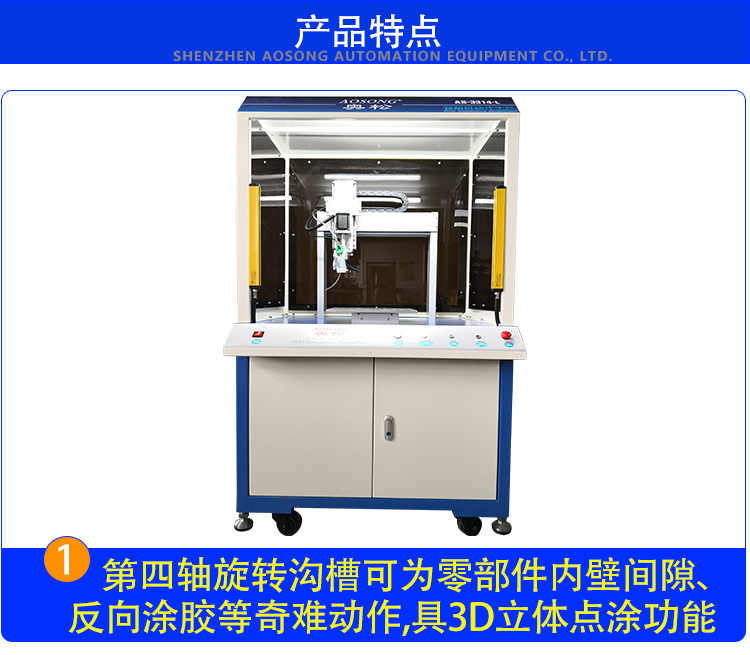

1、第四轴旋转沟槽可为零部件内壁间隙、反向涂胶等奇难动作，具有3D立体点胶功能

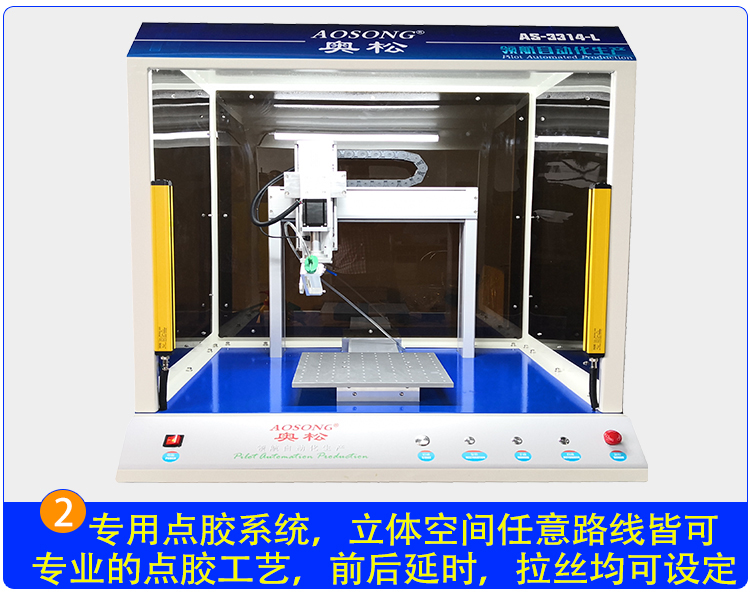

2、专用点胶系统，立体空间任意路线皆可，专业的点胶工艺，前后延时，拉丝均可设定

落地式四轴自动点胶机主要功能：

1. 此机克服了传统三轴涂胶机无法涂布的动作和区域;
2. 可利用第四轴旋转沟槽、线为零部件内壁间隙反向涂胶等奇难动作;
3. 旋转角度0-360度之间可调;
4. 具3D立体点涂功能,四个轴同步动作;
5. 操作简单方便，编程易学易懂（一般5分钟可学会）.适用异形产品点涂胶.

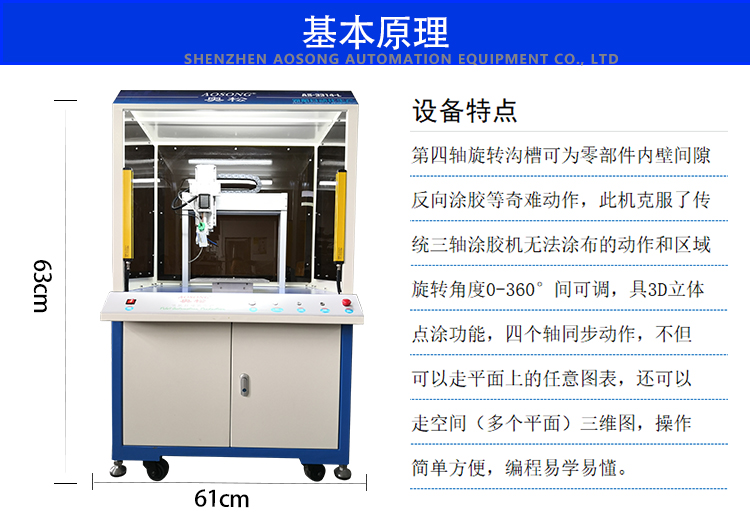

落地式四轴自动点胶机原理：

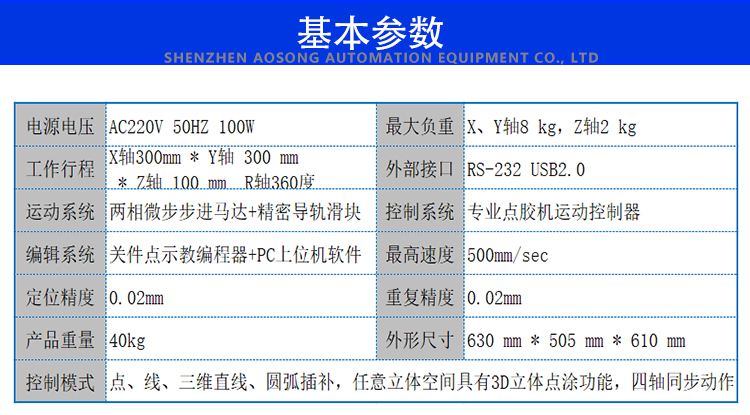

落地式四轴自动点胶机参数：

序号	技术项目	技术参数
1	电源电压	AC220V 50HZ 100W
2	工作行程	X轴300mm* Y轴300 mm * Z轴100 mm
3	运动系统	两相微步步进马达+精密导轨滑块
4	控制系统	专业点胶机运动控制器
5	编辑系统	关件点示教编程器+PC上位机软件
6	外部接口	RS-232 USB2.0
7	最高速度	500mm/sec
8	定位精度	0.02mm
9	重复精度	0.02mm
10	最大负重	X、Y轴8 kg，Z轴2 kg
11	控制模式	点、线、三维直线、圆弧插补，任意立体空间
12	外型尺寸	长630 mm * 宽505 mm * 高610 mm
13	重量	40kg

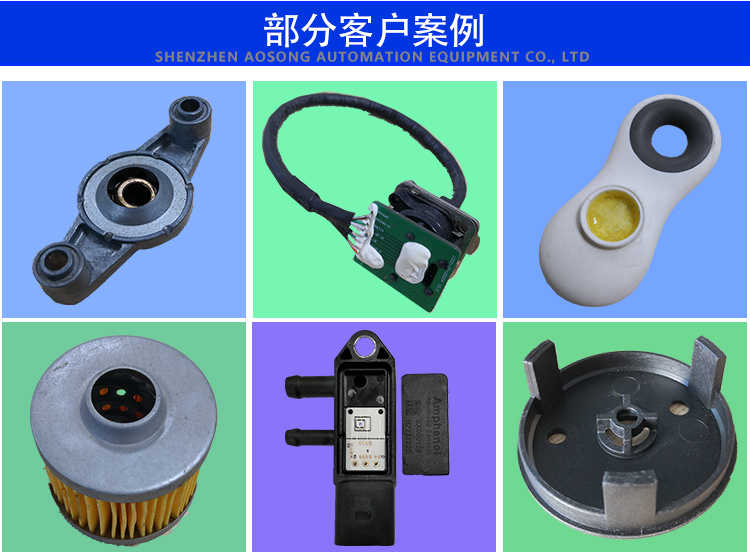

四轴自动点胶机应用范围
汽车零件涂布，手机按键点胶，手机电池封装，笔记本电池封装，线圈点胶.PCB板邦定封胶，IC封胶.喇叭外圈点胶，PDA封胶， LCD封胶.IC封装，IC粘接，机壳粘接，光学器件加工，机械密封等

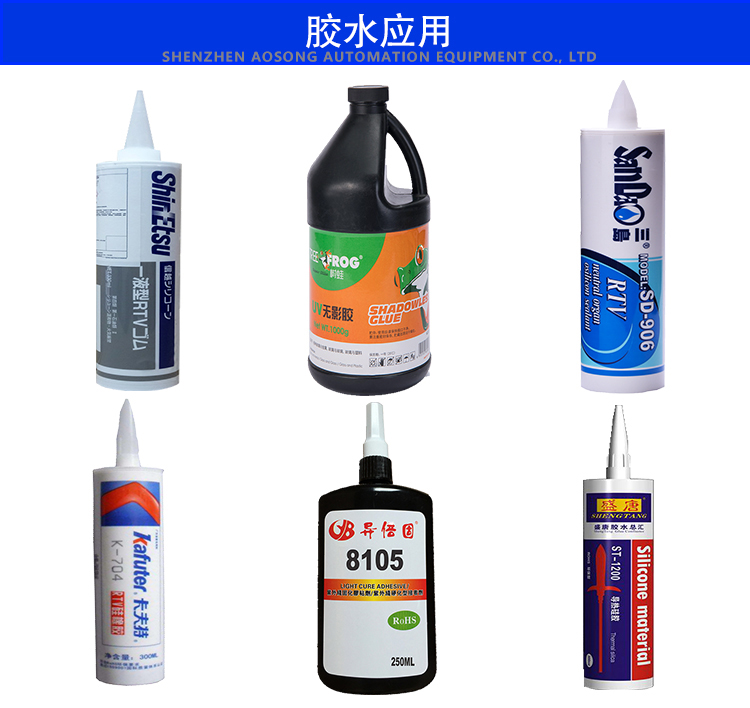

四轴自动点胶机适用流体
硅胶、EMI导电胶、UV胶、AB胶、快干胶、环氧胶、密封胶、润滑脂、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂等。
